Bu sayfa, dikey bahçe detayını projesine işlemesi gereken mimar ve iç mimarlar için hazırlandı. Sistemin katman kurgusunu, taşıyıcıya gelen yükü, sulama ve drenaj şemasını ve şartnameye yazılması gereken kalemleri içeriyor. Projenize işlemek üzere DWG detay dosyasını bizden talep edebilirsiniz.
Dikey bahçe detayı: katman kurgusu
Bir canlı dikey bahçe, duvardan dışa doğru şu katmanlardan oluşur. Detayda bu sıranın korunması, sistemin arkasındaki yapıyı koruyan asıl unsurdur:
- Mevcut duvar / taşıyıcı yüzey
- Su yalıtım katmanı — sistemin arkasına su geçişini kesen membran. Detaydan çıkarılırsa duvar zamanla nemlenir.
- Hava boşluğu ve taşıyıcı profil — duvarla panel arasında havalandırma sağlar, ayrıca yükü taşıyıcıya aktarır.
- Panel / modül katmanı — bitki yetişme ortamının taşındığı katman.
- Yetişme ortamı — keçe esaslı ya da harç dolgulu, seçilen sisteme göre değişir.
- Bitki katmanı
- Sulama hattı — üstten dağıtım, damlama borusu ve alt toplama kanalı.
Detayda mutlaka görünmesi gereken beş nokta
- Alt toplama kanalı ve gider bağlantısı. Fazla suyun nereye gittiği detayda görünmüyorsa sistem sahada çözülemez.
- Su yalıtımının üst ve yan kenarlarda sonlandırılması. Kenar detayı eksik bırakılan uygulamalarda su, panelin arkasına yandan girer.
- Su deposu, pompa ve zamanlayıcı için teknik hacim. İç mekânda çoğunlukla ünitenin altındaki dolapta çözülür ve mimari projede yer ayrılması gerekir.
- Askı ve ankraj noktaları. Yükün hangi aralıkla taşıyıcıya aktarıldığı belirtilmelidir.
- Aydınlatma. Bitki aydınlatması gerekiyorsa armatür konumu ve kablo güzergâhı, panel kurulmadan önce planlanır.
Yük: statik kontrolde ne verilmeli?
Dikey bahçede belirleyici olan kuru ağırlık değil, sulama sonrası doygun ağırlıktır. Statik kontrol her zaman doygun değer üzerinden yapılır ve bu değer seçilen sisteme, yetişme ortamının cinsine ve kalınlığına göre değişir.
Proje aşamasında bizden alınması gereken veri, seçtiğiniz sistem için m² başına doygun ağırlık ve ankraj aralığıdır. Bu iki değer olmadan taşıyıcı kontrolü yapılamaz.
Dikey bahçe sulama sistemleri
Kapalı devre (resirkülasyon)
Alt kanalda toplanan su depoya döner ve yeniden kullanılır. Su tüketimi düşüktür, ancak depo, pompa ve besleme çözeltisinin takibi gerekir. İç mekânda en yaygın çözümdür.
Açık devre (drenaja bırakma)
Fazla su doğrudan gidere verilir. Kurulumu basittir, depo gerektirmez; buna karşılık gider bağlantısı zorunludur ve su tüketimi yüksektir. Dış mekânda ve gider bağlantısının kolay olduğu iç mekânlarda kullanılır.
Ortak kalemler
- Zamanlayıcı ya da nem sensörlü kontrol ünitesi
- Basınç düzenleyici — üst ve alt sıralar arasında eşit dağıtım için
- Filtre — damlama deliklerinin tıkanmasını önler
- Geri emiş önleyici — şebeke bağlantısı olan sistemlerde
Sık yapılan hata, sulamayı uygulama sonrasına bırakmaktır. Sonradan çekilen hat hem zemini bozar hem de basınç dengesi kurulamadığı için üst sıralar az, alt sıralar fazla su alır.
Şartnameye yazılacak kalemler
| Başlık | Belirtilmesi gereken |
|---|---|
| Sistem tipi | Canlı / stabilize / yapay |
| Yetişme ortamı | Cins ve kalınlık |
| Doygun ağırlık | kg/m² |
| Su yalıtımı | Malzeme ve kenar sonlandırma detayı |
| Sulama | Kapalı / açık devre, kontrol ünitesi |
| Drenaj | Toplama kanalı ve gider bağlantısı |
| Ankraj | Aralık ve bağlantı elemanı |
| Bitki listesi | Işık şiddetine göre tür ve adet/m² |
| Aydınlatma | Gerekliyse armatür tipi ve konumu |
| Bakım | Periyot ve kapsam |
Canlı sistemin uygun olmadığı projelerde
Işık şiddetinin yetersiz olduğu, gider bağlantısının kurulamadığı ya da bakım organizasyonunun mümkün olmadığı projelerde canlı sistem şartnameye yazılmamalıdır; birkaç mevsim içinde bozulur.

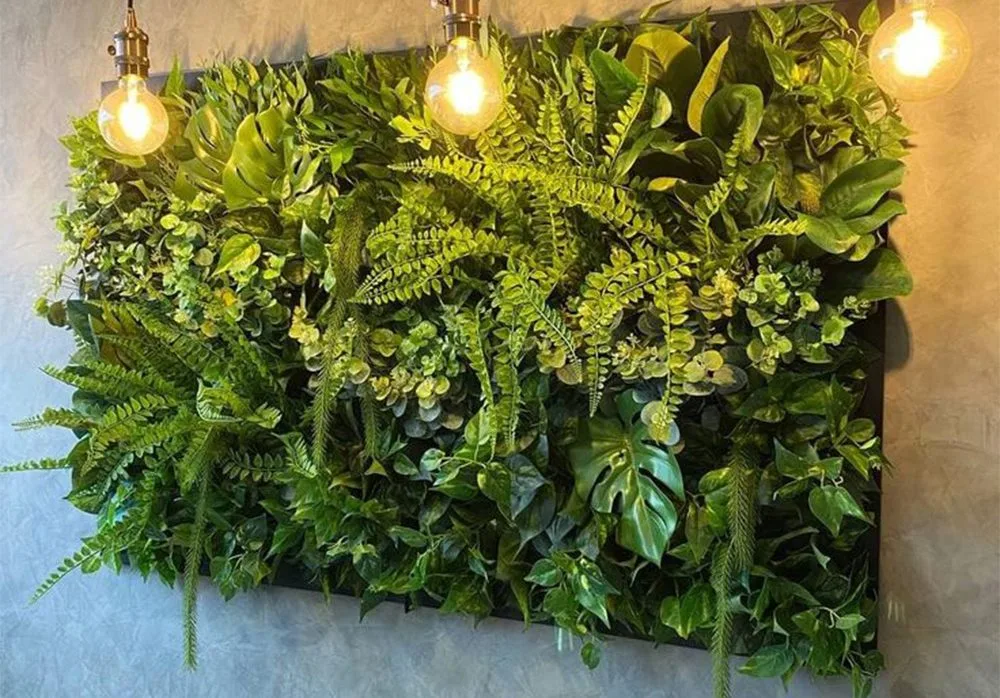

Bu durumda iki alternatif detaylandırılır. Stabilize yosun, sulama ve ışık gerektirmediği için tesisat detayını tamamen ortadan kaldırır; detay tek katmana iner (taşıyıcı pano + yosun yüzey). Yapay sistem ise ızgara modül üzerine kurulur, yine tesisat istemez ve dış mekânda UV dayanımlı ürünle çözülür.
DWG detay dosyası
Yukarıdaki katman kurgusunun ve sulama şemasının DWG formatındaki çizimini proje ekibiyle paylaşıyoruz. Talep ederken şu üç bilgiyi iletmeniz, doğru detayın gönderilmesini sağlar:
- İç mekân mı, dış mekân mı?
- Sistem tipi: canlı, stabilize ya da yapay
- Yaklaşık yüzey alanı ve duvar yüksekliği
Detayı telefonla ya da aşağıdaki formla talep edebilirsiniz; proje bazında ölçüye uygun detay ve doygun ağırlık değerini birlikte gönderiyoruz.
Sık sorulan sorular
Dikey bahçe detayı hangi ölçekte çizilir?
Sistem kesiti çoğunlukla 1/5 veya 1/10 ölçekte, kenar ve gider sonlandırmaları ise 1/2 ölçekte detaylandırılır.
Su yalıtımı olmadan uygulanabilir mi?
Uygulanmamalıdır. Canlı sistemde su yalıtımı, arkasındaki yapıyı koruyan tek katmandır.
Dış mekânda ek olarak ne gerekir?
Rüzgâr yükü hesabı, don koşullarına uygun hat yalıtımı ve yağışın drenaj kapasitesine etkisi ayrıca değerlendirilir.
Stabilize yosun için de DWG gerekiyor mu?
Detay çok daha basittir: taşıyıcı pano ve sabitleme aralığı yeterlidir; sulama ve drenaj katmanı bulunmaz.
